Панели оператора

Профессиональные инструменты визуализации

Панели оператора smartPanels

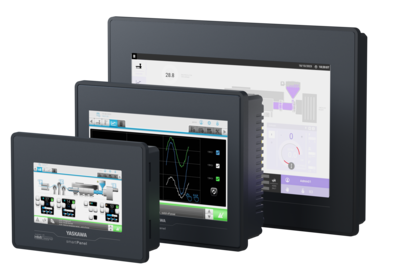

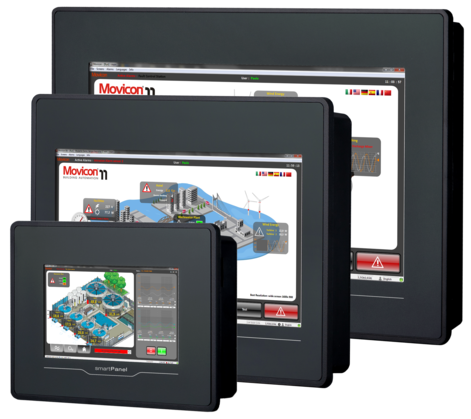

Панели оператора SmartPanels оптимально подходят для приложений среднего размера. Они обеспечивают высокую практичность и удобство подключения. Применяя Movicon 11 Standard, пользователь практически не имеет ограничений в отношении тегов, экранов, рецептов, сигналов тревоги и т. д.

Характеристики

  • Размер дисплея: 4,3”, 7”, 10”
  • Количество цветов 64 000
  • Процессор: ARM Cortex-A8 1000 МГц
  • Интерфейсы: USB-A, Ethernet, RS232/422/485
  • Память: 512МБ RAM, 4ГБ Flash (2 ГБ память пользователя)

Система визуализации Movicon

  • Векторная графика
  • Объемная библиотека символов
  • Поддержка VBA
  • Обширная библиотека драйверов ввода / вывода (возможен импорт переменных из ПЛК)
  • Удобное управление уведомлениями и рецептами
  • Сбор и обработка данных
  • Кривые трендов и архивация данных процесса
  • Обширная библиотека драйверов
  • Возможность масштабировать проект Movicon от HMI до платформы Scada
  • Многоязыковая поддержка
  • Управление учетными записями
  • Удаленное доступ для удаленного обслуживания
  • Удаленный доступ через стандартный VNC клиент
  • Интегрированный порт Ethernet TCP/IP networking
  • Integrated AWL logic (STEP5/STEP7)
  • 3rd Party PLC support
Подробнее

Профессиональные панели Touch Panel

Семейство сенсорных панелей VIPA Touch Panel подходит для всех применений на производстве, для автоматизации процессов и зданий. Благодаря литому алюминиевому корпусу сенсорные панели VIPA особенно прочны. Имея защиту по фронту IP65 эти устройства способны выдерживать самые жесткие промышленные условия.

Размеры цветных дисплеев панелей варьируется от 6,5 "TFT до 12" TFT . Компактный дизайн позволяет использовать сенсорные панели VIPA даже в ограниченном пространстве. Панели могут работать как горизонтально, так и вертикально.

Характеристики

  • Размер дисплея: от 6,5 до 12 дюймов
  • Тип дисплея: цветной TFT
  • Процессор: XScale 800 МГц
  • Интерфейсы: RS232, RS485, RS422, MPI, PROFIBUS-DP slave, Ethernet RJ45, USB-A, USB-B (в зависимости от типа панели)
  • Память: интегрированная, расширяется с помощью SD, MMC и CF карт
  • VIPA PLCTOOL: (позволяет загружать / скачивать программы из элементов управления на основе VIPA и STEP7, считывать буфер диагностики, а также запускать и останавливать подключенные ЦПУ без использования модуля программирования)
  •
  • Операционная система Windows Embedded CE 6.0 Professional и система визуализации Movicon



Система визуализации Movicon

  • Редактор векторной графики с обширной библиотекой элементов
  • Обширная библиотека драйверов ввода / вывода (возможен импорт переменных из ПЛК)
  • Управление уведомлениями
  • Многоязычная поддержка
  • Сбор данных о событиях и работе, включая возможность оценки
  • Архивация данных процесса с кривыми тренда
  • Обширная библиотека драйверов
  • Масштабируемость проекта базовых систем до платформы Movicon Scada
  • Управление учетными записями
  • Удаленное управление для проектирования и удаленного обслуживания
  • Удаленный доступ через стандартный VNC-клиент
  • Порт Ethernet TCP/IP
  • Интегрированная логика AWL (STEP5 / STEP7)
  • Совместимость с контроллерами разных производителей.
Подробнее

Панельные ПК

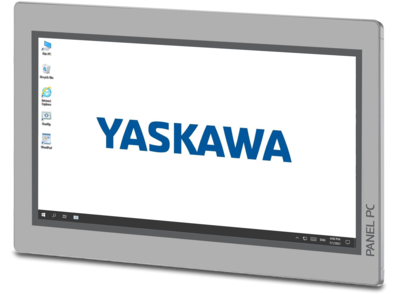

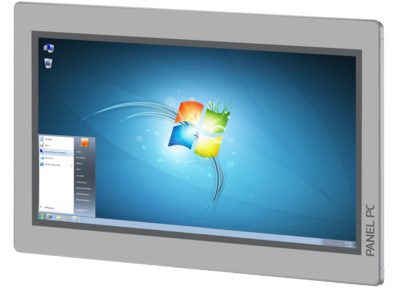

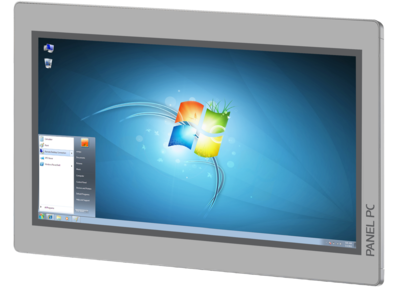

Сочетание промышленного ПК с современными характеристиками производительности и сенсорной панели с идеальными возможностями отображения позволяет пользователю получить устройство с высокой производительностью которое не занимает много места . Новейшая технология процессоров Intel Atom, большая встроенная рабочая память и разрешение экрана вплоть до Full HD для 21,5-дюймового ПК. Панели также имеют множество полезных интерфейсов, как и другие сенсорные панели оператора Yaskawa. Панельные ПК имеют предустановленные операционные системы Windows Embedded Compact 7 или Windows Embedded Standard 7. Предназначены для визуализации ваших собственных программ или опционально может быть выбрана последняя предустановленная среда исполнения Movicon.

Характеристики

  • Размер дисплея: 10,1 дюйма (16:10), 15,6 дюйма (16: 9) и 21,5 дюйма (16: 9)
  • Разрешение дисплея: 1280x800 (10,1 "), 1366x768 (15,6") и 1920x1080 (21,5 ")
  • Тип дисплея: PCAP, Мультитач
  • Корпус: металл
  • Процессор: Intel Atom D2550 двухъядерный с частотой 1,86 ГГц
  • Интерфейсы: 2x Ethernet (10/100/1000), 4x USB 2.0, 2x последовательный (RS232, RS422 / RS485), аудиовыход
  • Память: рабочая память 2 ГБ
  • Операционная система и пользовательская память: 16 ГБ с WES7, 2 ГБ с WEC7
  • Слот для карт памяти: CFast
  • Операционная система: Windows Embedded Compact 7 или Windows Embedded Standard 7
  • Визуализация: опционально предварительно установлен Movicon 11 CE Standard

Система визуализации Movicon

  • Редактор векторной графики с объемной библиотекой элементов
  • Объемная библиотека драйверов ввода / вывода (возможен импорт переменных из ПЛК)
  • Эффективное управление уведомлениями
  • Поддержка нескольких языков
  • Сбор данных о работе и событиях
  • Архивирование данных процессов с кривыми трендов
  • Обширная библиотека драйверов
  • Масштабируемость проекта базовых систем Movicon на платформу Movicon SCADA
  • Защищенное управление учетными записями
  • Удаленное управление для доступа к проекту и удаленного обслуживания
  • Удаленный доступ через стандартный VCN-клиент
  • Порт Ethernet TCP/IP
  • Интегрированная логика IL (STEP5 / STEP7)
  • Совместимость со стронними производителями контроллеров
Подробнее

Строчные дисплеи

Текстовые дисплеи используются для работы и контроля параметров процесса в машинах, заводах и зданиях.

TD 03 – текстовый дисплей

Компактный текстовый дисплей VIPA TD 03 отображает сообщения с помощью ЖК-дисплея с подсветкой. Входы и выходы, а также параметры процесса могут быть установлены через мембранные клавиши и изменены. Конфигурирование сообщений и блока параметров выполняется с помощью TD-Wizard от VIPA. Меню можно выбрать на английском и немецком языках. Текстовый дисплей предназначен для использования в сочетании с процессорами VIPA 11x, 21x, 31x, 51x и Siemens S7-300 / 400.

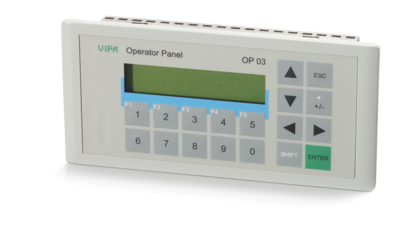

OP 03 – панель оператора

Панель оператора OP 03 подходит для работы и мониторинга небольших приложений в сочетании с процессорами VIPA 11x, 21x, 31x, 51x и Siemens S7-300 / 400. К одному ЦП можно подключить до семи OP, а к OP 03 - до 2 CPU через интерфейс MPI. Для управления и обработки рабочих уведомлений и данных доступна 256 кБайт пользовательской памяти. Планирование проекта осуществляется с помощью VIPA OP-Manager или Siemens ProTool.

CC 03 – Commander Compact

В VIPA Commander Compact CC 03 встроен ЦП ПЛК, программируемый с помощью Siemens STEP7. Помимо пользовательской памяти 128 кБ, процессор имеет программу 16/24/32 кБайт и загрузочную память 24/32/40 кБайт (в зависимости от версии). Кроме того, имеются 16 цифровых входов и выходов. CC 03 расширяется до четырех модулей 100 В или 200 В (поддерживается до 160 цифровых входов / выходов или до 32 аналоговых входов / выходов соответственно).

Характеристики

  • ЖК-дисплей с подсветкой
  • Программируемые функциональные клавиши
  • MPI-интерфейс
  • Удобство разработки проекта и работы с ним
  • LED-индикатор состояния (CC 03)
  • Компактный дизайн
Подробнее
