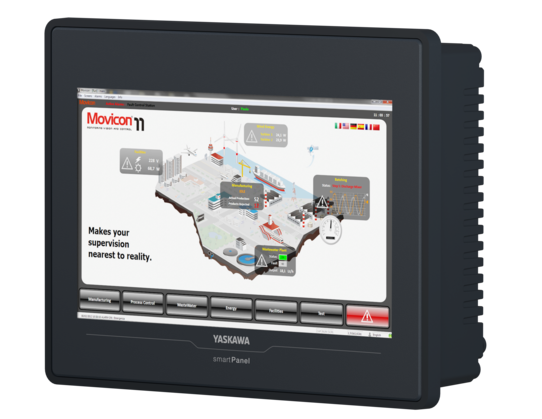

smartPanel TP307-SM

Панели оператора

Обзор

Панели оператора SmartPanels оптимально подходят для приложений среднего размера. Они обеспечивают высокую практичность и удобство подключения. Применяя Movicon 11 Standard, пользователь практически не имеет ограничений в отношении тегов, экранов, рецептов, сигналов тревоги и т. д.

Характеристики

Размер дисплея: 4,3”, 7”, 10”
Количество цветов 64 000
Процессор: ARM Cortex-A8 1000 МГц
Интерфейсы: USB-A, Ethernet, RS232/422/485
Память: 512МБ RAM, 4ГБ Flash (2 ГБ память пользователя)

Система визуализации Movicon

Векторная графика
Объемная библиотека символов
Поддержка VBA
Обширная библиотека драйверов ввода / вывода (возможен импорт переменных из ПЛК)
Удобное управление уведомлениями и рецептами
Сбор и обработка данных
Кривые трендов и архивация данных процесса
Обширная библиотека драйверов
Возможность масштабировать проект Movicon от HMI до платформы Scada
Многоязыковая поддержка
Управление учетными записями
Удаленное доступ для удаленного обслуживания
Удаленный доступ через стандартный VNC клиент
Интегрированный порт Ethernet TCP/IP networking
Integrated AWL logic (STEP5/STEP7)
3rd Party PLC support

Технические детали

Размер дисплея
7 "

Имя процессора
Cortex-A8

Скорость процессора
1 GHz

RAM
512 MB

Пользовательская память
4 GB

Встроенный Интерфейс
RS-232/422/485, USB-A, RJ45

Операционная система
Windows Embedded Compact 7

Загрузки

Имя
HMI Broschüre Bedienen & Beobachten Brochures \| немецкий	Brochures	немецкий
HMI Brochure Operating & Monitoring Brochures \| английский	Brochures	английский
smartPanel TP307-SM - H71-71A41-0 Datasheet for smartPanel TP307-SM - H71-71A41-0 Data sheet \| английский	Data sheet	английский
smartPanel TP307-SM - H71-71A41-0 Datenblatt für smartPanel TP307-SM - H71-71A41-0 Data sheet \| немецкий	Data sheet	немецкий
EU-Declaration of Conformity - HMI System HMI cloud/smart Panel state: 09.03.2018 Certification \| немецкий, английский	Certification	немецкий, английский
Firmware for smartPanel H71-71A41-0 smart Panel H71-71A41-0 - V106 - MovCE_11.6.1204.1_7inch.zip Firmware \| английский	Firmware	английский
Firmware 33 - How-To-Do ENG Image Update smartPanel How to Do - Firmware for HMI TP smartPanel Technical Documentation \| английский	Technical Documentation	английский
EU-Declaration of Conformity - HMI System HMI cloud/smart Panel state: 04.02.2022 Certification \| английский, немецкий	Certification	английский, немецкий
UK-Declaration of Conformity - HMI System HMI cloud/smart Panel state: 04.02.2022 Certification \| английский	Certification	английский
smartPanel TP 307-SM - TP H71-71A41-0 Rev. 23-11 \|\| 7", 1GHz \|\| HW: 01 \| FW: 1.0.4 BS: Windows® Embedded Compact 7 Technical documentation \| английский	Technical documentation	английский
smartPanel TP 307-SM - TP H71-71A41-0 Rev. 23-11 \|\| 7", 1GHz \|\| HW: 01 \| FW: 1.0.4 BS: Windows® Embedded Compact 7 Technical documentation \| немецкий	Technical documentation	немецкий
EU-Declaration of Conformity - HMI System HMI smart Panel state: 11.11.2024 Certification \| английский, немецкий	Certification	английский, немецкий
UK-Declaration of Conformity - HMI System HMI smart Panel state: 11.11.2024 Certification \| немецкий	Certification	немецкий
3D-Data smartPanel 7 inch CAD/CAE \| английский	CAD/CAE	английский
EU-RO Mutal Recognition Type Approval Certificate 04/2025 Certification \| английский	Certification	английский
DNV Type Approval Certificate 04/2025 Certification \| английский	Certification	английский
Yaskawa HMI \| ChinaRoHS Certification \| английский	Certification	английский
smartPanel Ersatzteile Technical documentation \| немецкий	Technical documentation	немецкий
smartPanel Spare Parts Technical documentation \| английский	Technical documentation	английский
