Строчные дисплеи

Обзор

Текстовые дисплеи используются для работы и контроля параметров процесса в машинах, заводах и зданиях.

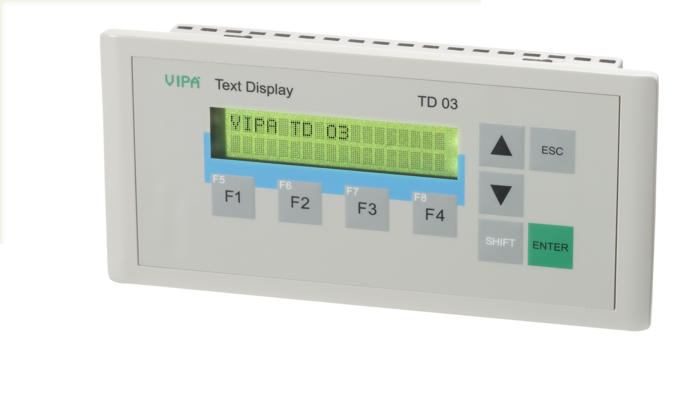

TD 03 – текстовый дисплей

Компактный текстовый дисплей VIPA TD 03 отображает сообщения с помощью ЖК-дисплея с подсветкой. Входы и выходы, а также параметры процесса могут быть установлены через мембранные клавиши и изменены. Конфигурирование сообщений и блока параметров выполняется с помощью TD-Wizard от VIPA. Меню можно выбрать на английском и немецком языках. Текстовый дисплей предназначен для использования в сочетании с процессорами VIPA 11x, 21x, 31x, 51x и Siemens S7-300 / 400.

OP 03 – панель оператора

Панель оператора OP 03 подходит для работы и мониторинга небольших приложений в сочетании с процессорами VIPA 11x, 21x, 31x, 51x и Siemens S7-300 / 400. К одному ЦП можно подключить до семи OP, а к OP 03 - до 2 CPU через интерфейс MPI. Для управления и обработки рабочих уведомлений и данных доступна 256 кБайт пользовательской памяти. Планирование проекта осуществляется с помощью VIPA OP-Manager или Siemens ProTool.

CC 03 – Commander Compact

В VIPA Commander Compact CC 03 встроен ЦП ПЛК, программируемый с помощью Siemens STEP7. Помимо пользовательской памяти 128 кБ, процессор имеет программу 16/24/32 кБайт и загрузочную память 24/32/40 кБайт (в зависимости от версии). Кроме того, имеются 16 цифровых входов и выходов. CC 03 расширяется до четырех модулей 100 В или 200 В (поддерживается до 160 цифровых входов / выходов или до 32 аналоговых входов / выходов соответственно).

Характеристики

• ЖК-дисплей с подсветкой
• Программируемые функциональные клавиши
• MPI-интерфейс
• Удобство разработки проекта и работы с ним
• LED-индикатор состояния (CC 03)
• Компактный дизайн
