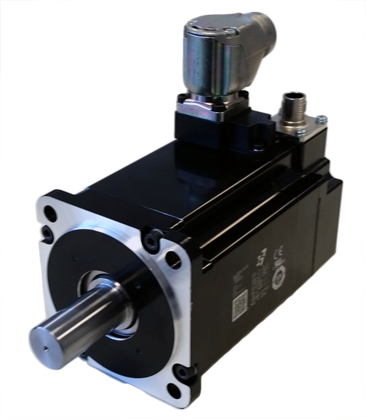

SGM7A

SGM7A-10DFF61

Серводвигатели

Обзор
Технические детали
Загрузки

Обзор

24-bit high-resolution encoder installed
High efficiency, low heat generation
Downsizing by up to 20%
Flange compatible with Sigma-5
Low inertia, high speed

Технические детали

Тип входного питания
400 V

Rated output
1 kW

Shaft end
Straight with key and tap

Encoder resolution
24 bit

Encoder type
Incremental

Options
Without options

Высота
133.5 mm

Ширина
80 mm

Глубина
171 mm

Вес
3.2 kg

Allowable Load Moment of Inertia
20 Times

Номинальный крутящий момент
3.18 Nm

Instantaneous maximum torque
11.1 Nm

Rated Motor Speed
3000 1/min

Maximum motor speed
6000 1/min

Motor Moment of Inertia
0.971 x10⁻⁴ kg·m²

Flange Dimension (LC)
80 mm

Flange Diameter (LA)
90 mm

Shaft End Diameter (S)
19 mm

Shaft End Length (Q)
40 mm

Загрузки

Введите имя, описание, продукт или ключевые слова

	Имя
	CAD for Sigma-7 Servo Drives SGM7A-10DxF61 400V Servomotor without break, shaft with key/tap, SGM7A-10DxF61, 3,18Nm, 1,0kW, 2D/3D data package CAD/CAE \| английский	CAD/CAE	английский
	EPLAN Makros Sigma-7 Servo Series 200V Rotary Servomotor Series SGM7A EPLAN \| английский	EPLAN	английский
	EPLAN Makros Sigma-7 Servo Series 400V Rotary Servomotor Series SGM7A EPLAN \| английский	EPLAN	английский
	Sigma-7 200V Product Catalog Document No. YEU_MuC_Sigma7_200V_Cat_EN_v6 Brochures \| английский	Brochures	английский
	Sigma-7 400V Product Catalog Document No. YEU_MuC_Sigma7_400V_Cat_EN_v9 Brochures \| английский	Brochures	английский
	Sigma-7 AC Servo Drives \| Brochure CZ Brochure YEU_MuC_Sigma7-Series_CZ_V3 Brochures \| чешский	Brochures	чешский
	Sigma-7 AC Servo Drives \| Brochure DE Brochure YEU_MuC_Sigma-7-Series_DE_V4 Brochures \| немецкий	Brochures	немецкий
	Sigma-7 AC Servo Drives \| Brochure EN Brochure YEU_MuC_Sigma-7-Series_EN_V4 Brochures \| английский	Brochures	английский
	Sigma-7 AC Servo Drives \| Brochure ES Brochure YEU_MuC_Sigma7-Series_ES_V3 Brochures \| испанский	Brochures	испанский
	Sigma-7 AC Servo Drives \| Brochure FR Brochure YEU_MuC_Sigma-7-Series_FR_V4 Brochures \| французский	Brochures	французский
	Sigma-7 AC Servo Drives \| Brochure IT Brochure YEU_MuC_Sigma-7-Series_IT_V3 Brochures \| итальянский	Brochures	итальянский
	Sigma-7 AC Servo Drives \| Brochure PL Brochure YEU_MuC_Sigma7-Series_PL_V3 Brochures \| польский	Brochures	польский
	Sigma-7 AC Servo Drives \| Brochure TR Brochure YEU_MuC_Sigma7-Series_TR_V3 Brochures \| турецкий	Brochures	турецкий
	Sigma-7 AC Servo Motor Series \| EU and UK Declaration of Conformity Sigma-7 AC Servo Motor Series SGM7A, SGM7J, SGM7G, SGM7P, Low Voltage Directive, Electromagnetic Compatibility Directive, RoHS Directive, DoC-No. 900-266-511 <8> issued March 8th, 2023 Certification \| английский	Certification	английский
	Sigma-7-Series AC Servo Drive Rotary Servomotor with 400 V-Input Power Product Manual SGM7J, SGM7A, SGM7G, Manual No. SIEP S800001 86F<5>-0, Published Sep 2023 Technical documentation \| английский	Technical documentation	английский
