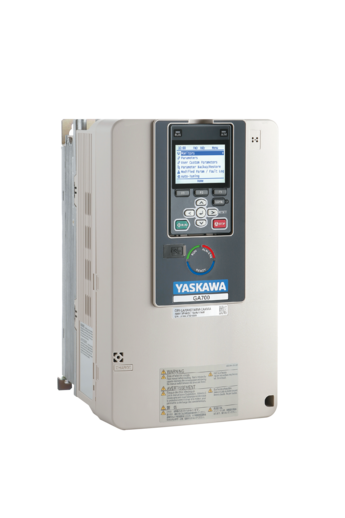

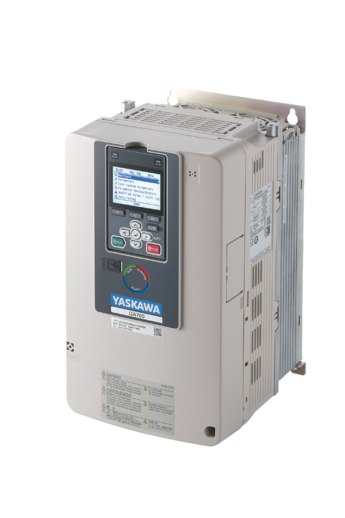

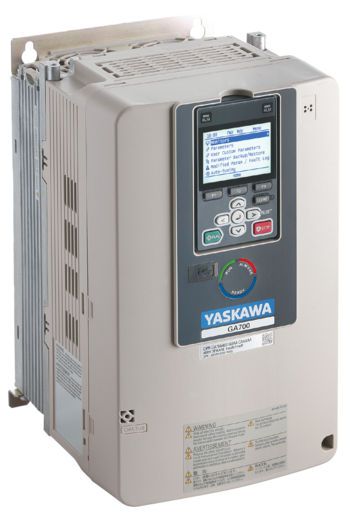

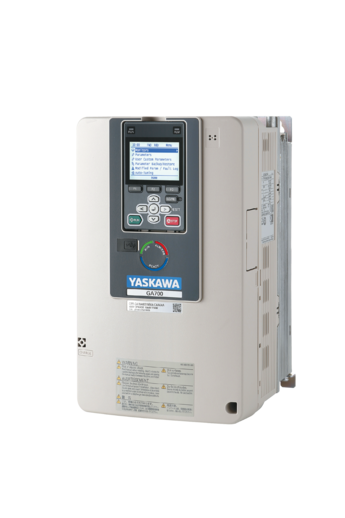

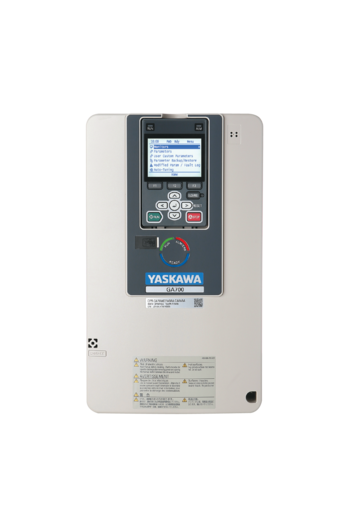

Серия GA700

GA70C4038BBA

Частотные преобразователи для тяжелых задач

Обзор

GA700 - это новый универсальный частотный преобразователь Yaskawa для промышленного применения. Высокая гибкость, небольшие размеры и встроенные функции позволяют легко интегрировать привод практически в любое применение. Интеллектуальные инструменты, такие как Мастер запуска (Startup Wizard), регистрация данных, приложение DriveWizard Mobile и многие другие, помогают при настройке и устранении неполадок, чтобы сэкономить драгоценное время.

Технические детали

  • Тип входного питания
  • 400 V
  • Номинальный выходной ток (HD)
  • 31 A
  • Номинальный выходной ток (ND)
  • 38 A
  • Overload Tolerance (ND)
  • 110% for 60 s
  • Overload Tolerance (HD)
  • 150% for 60 s
  • Максимально применимая мощность двигателя (HD)
  • 15 kW
  • Максимально применимая мощность двигателя (ND)
  • 18.5 kW
  • Фазы входного питания
  • 3-phase
  • ЭМС фильтр
  • ✓ Да
  • Тип двигателя
  • Synchronous reluctance motor, Permanent magnet motor, Induction motor
  • Энкодер
  • x Нет
  • Соответствие стандартам
  • cUL, CE, RoHS, UL, UKCA
  • Рекуперативная емкость
  • x Нет
  • Температура окружающей среды (Мин)
  • -10 °C
  • Температура окружающей среды (Макс)
  • 50 °C
  • Температура окружающей среды (Макс) с дерейтингом
  • 60 °C
  • Максимальная влажность (без конденсации)
  • 95 %
  • Максимальная высота над уровнем моря (без дерейтинга)
  • 1000 m
  • Максимальная высота над уровнем моря (с дерейтингом)
  • 4000 m
  • Высота
  • 300 mm
  • Ширина
  • 180 mm
  • Глубина
  • 202 mm
  • Вес
  • 5.5 kg
  • Cooling method
  • Air cooling
  • Корпус
  • IP20
  • Экологическая спецификация
  • Standard
  • Analog Input
  • 3
  • Analog Output
  • 2
  • Digital Input
  • 8
  • Digital Output
  • 4
  • Safety Level
  • SIL3
  • Performance Level
  • PL e
  • Torque Control
  • Standard
  • Тормозной транзистор
  • Built-in
  • Motor Thermal Protection
  • Standard
  • Max Output Frequency
  • 590 Hz
